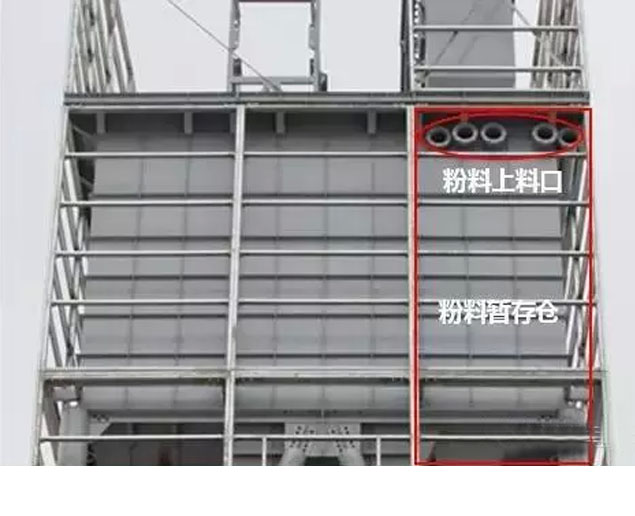

在成都混凝土攪拌工廠內,為了提高效率,攪拌樓不只設計有骨料暫存?zhèn)},還設計了粉料暫存?zhèn)}及其上料系統,目前該系統屬國內首次應用,也是成都混凝土工廠的亮點之一。

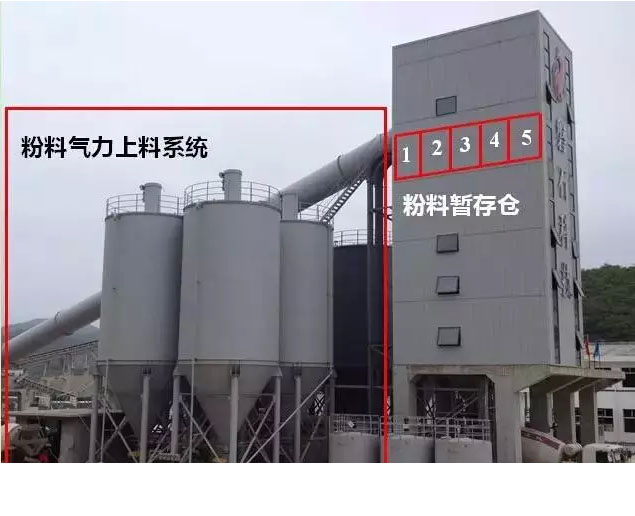

與傳統攪拌站的螺旋機上料方式完全不同,混凝土攪拌樓采用氣力輸送方式,將粉料通過氣送管道輸送至攪拌樓頂層的粉料暫存?zhèn)}。在生產時,打開暫存?zhèn)}出口蝶閥門,粉料直接落入粉秤內進行稱量,縮短稱量用時,同時利用粉料暫存?zhèn)}出口蝶閥門的半開、全開功能以及下料料流穩定的特性,實現粉料的高精度稱量。
粉料氣力上料系統主要由羅茨風機、管路吹氣閥、耐磨氣送管道、葉輪給料機、送料閥、控制系統等組成。

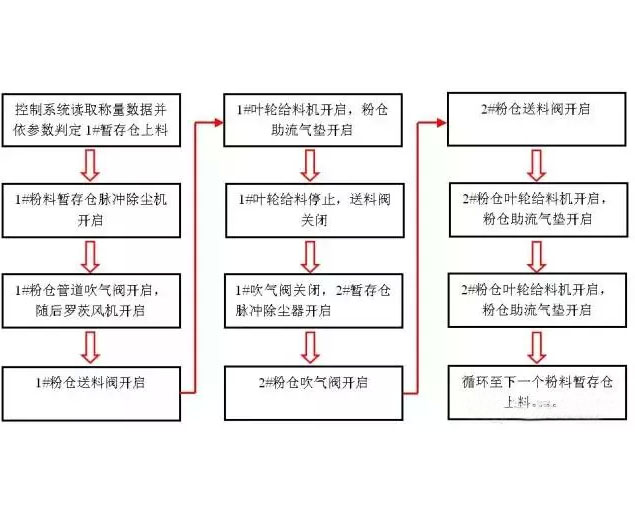

控制工藝圖(eg:先上1#暫存?zhèn)},后上2#暫存?zhèn)})

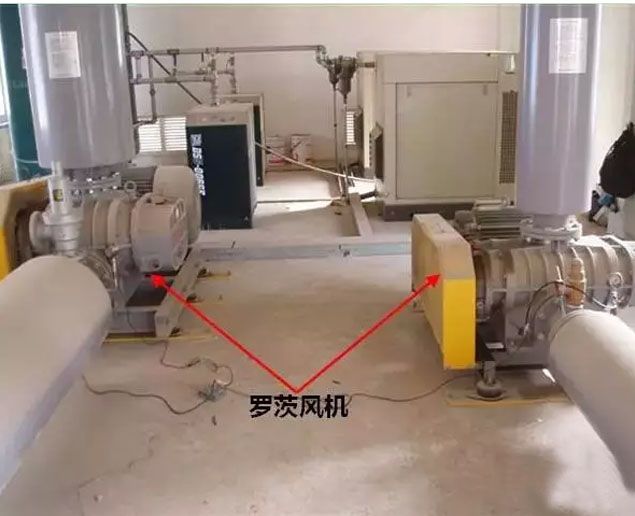

羅茨風機:
粉料采用氣力輸送,氣力的產生由羅茨風機提供,羅茨風機必須在有出氣口的情況下才能啟動,避免過載。

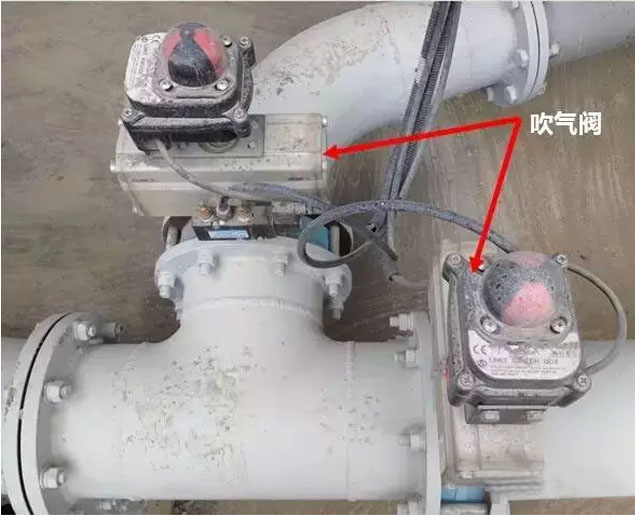

考慮到羅茨風機的功率大小和占地面積,三個粉倉共用1#羅茨風機,另兩個粉倉共用2#羅茨風機。涉及多臺共用,會產生支路,因而為了保證輸送的獨立性,在每個支路需單獨設置吹氣閥(送氣開關),安裝在該氣路粉倉供料閥前面,當需要該種粉料上料時,該氣路的吹氣閥才會開啟,其余時間保持關閉。吹氣閥的開啟時間與粉料種類數和布管有關,可在控制系統內設置固定的吹氣時間,也可讓控制系統根據粉料暫存?zhèn)}內料位計的狀態來自動判定吹氣時間。當然為了上料的安全性,控制系統還需設有相關的保護設置,以便控制系統能夠讀取吹氣閥的位置狀態并予以判定。當吹氣閥開門時,若感應到行程開關不到位,說明此時吹氣閥未處于全開狀態,可能會影響風送管道內的風力大小,為了保證管道內不堵料,此時控制系統便會立刻關閉送料閥停止供料,并跳過該過程,待吹氣閥走完所有控制邏輯后該支路功能復位,再等待下一次開料上料。

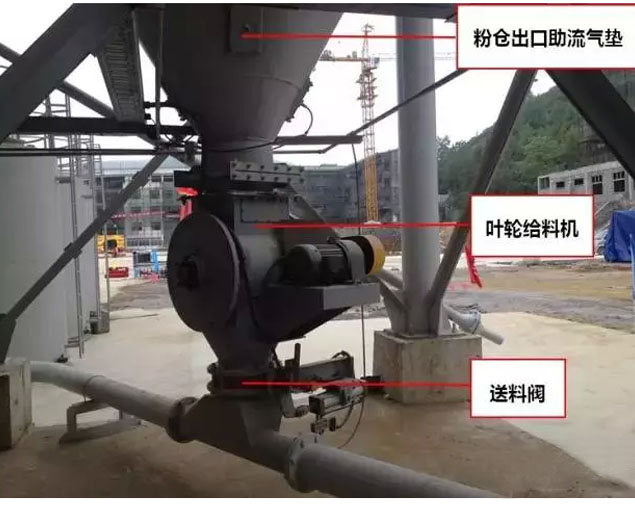

為了防止因粉料在粉倉錐口處結拱而導致下料不暢,因此特需要加裝破拱裝置,破拱裝置有多種形式,此處采用助流氣墊形式。
葉輪給料機其主要作用是將上部粉倉內的粉料連續均勻輸送至風送管道內,防止因下料料流瞬間過大堵塞輸送管。

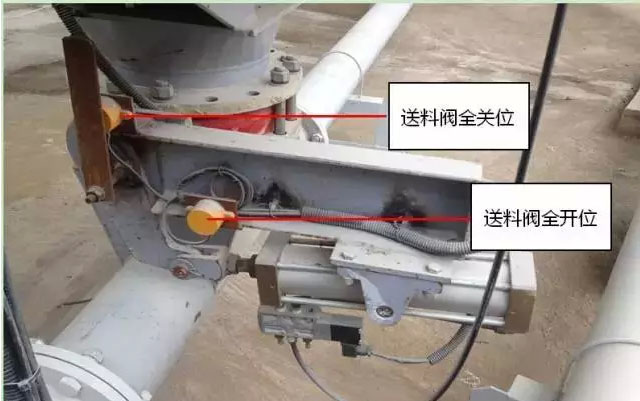

送料閥,位于葉輪給料機出口下方,其作用主要是保證能夠在該粉倉內的粉料不需上料時不會漏下來。因此在設計時需保證其能完全開啟完全關閉,為了能夠讓控制系統識別該送料閥的位置狀態,特需加裝行程開關,以便對該閥的狀態進行精準定位。
當某種料上料完成后,送料閥關門時若行程開關感應不到關門位置信號,則表明送料閥關門不到位,此時依然有粉料落入管道內,為了避免漏料堵塞管道(嚴重時需拆開管道進行清理,)此時控制系統須有相關的參數設定,該管路的吹氣閥不能關閉,羅茨風機吹氣動作不能停止,但是這種設置雖然能避免因前期漏料造成管道堵塞,但同時也會面臨另外一個較嚴重風險,若漏料嚴重,且未及時發現,經過一定時間后會出現因暫存?zhèn)}滿料而堵管甚至損傷設備元器件。因此在設計、制造、安裝、后期維護保養時,需對此加以足夠的重視。
風送管道:

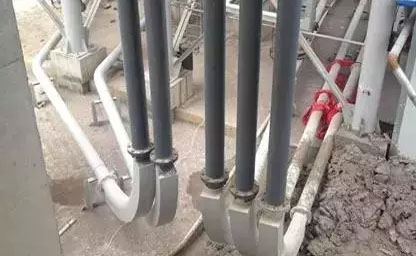

整個粉料的輸送都在密封的風送管道內進行,粉料在被氣力高速吹動時,由于其摩擦力作用,對管道有著強烈的磨損,因此風送管的內壁需采用特殊處理后的耐磨材質,與此同時,風送管路布管設計時,應盡量減少出現大角度變向,若確實不可避免(如在水平管與垂直管連接處,因做加強處理),如下圖所示:
以上為粉料氣力上料系統的詳細介紹,該系統雖然增加了設備投資成本,但省去螺旋機,與此同時還縮短了粉料稱量時間,提高了生產效率,降低了混凝土的生產成本,因此,從長遠角度,特別對于年產量大的混凝土企業具有明顯的經濟優勢。
